山東電纜橋架安裝是火力發電廠熱控安裝工程中比較重要的一個典型安裝項目，其施工工程量約占到整個熱控安裝量的30%左右。就現場施工進度及施工環境來看，橋架安裝是電纜安裝工程的重要組成部分，橋架安裝質量的優劣，不僅影響電廠整體安裝工藝的好壞，也直接關系到電纜安全、穩定運行。橋架安裝是熱控專業創精品的重要突破口。該文通過對某火電建設工程電纜橋架安裝施工工藝及質量安全控制要點探析，以更加科學有效地對其進行闡釋，以期更好地確保工程質量，確保施工安全，為工程建設的順利有序進行作出重要的努力。

　　1、山東電纜橋架施工前技術準備

　　電纜橋架施工前技術準備工作可以分解成7個部分來進行，即：圖紙審核→合理性意見→圖紙會審→二次方案審批→設備、材料數量統計→需用計劃→組織施工。

　　1.1圖紙審核

　　工程前期，熱控測點系統圖和電纜橋架施工圖到達現場后，首先應對主電纜通道的容量和設計走向?qū)φ宅F(xiàn)場一一就位，確認涉及到的每個區域是否都能走通。在圖紙審核時應先從大局出發，在大局定位后再按各個區域細化和優化施工設計。電纜橋架作為全廠熱控測點、盤柜及相關電動門、氣動門等受控設備的電纜通道，需要我們在圖紙審核時具體了解上述設備的安裝位置、區域分布等，通過對電纜數量的計算從而規劃橋架的規格。

　　在審核圖紙時要特別注意工藝管道與電纜橋架近距離布置的情況，發現這些區域后應重點審核，弄清楚工藝管道具體標高、支吊架的安裝位置及安裝形式，對比電纜橋架，做到橋架最大可能的遠離這些熱源或油管道，盡量避免管道支吊架穿過電纜橋架，實在躲不開的要考慮其它方案。

　　圖紙審核完成后，可以根據需要，最好能把個電纜主通道做成立體圖的方式，全面而直觀地分析其設計中存在的問題。提出的合理性意見等在監理、業主、施工單位三方會審后，確定最終的設計、施工方案。

　　1.2設備、材料數量統計

　　根據實際需求并參考圖紙設計編制出材料需用計劃表，完成對電纜橋架及支架的需求數量統計。統計列表中劃分出各區域?qū)嶋H所需的材料用量，要具體到橋架尺寸、彎通、三通、四通等。參照熱工電纜橋架的安裝質量工藝說明，根據規定的支吊架間距統計數量計算型鋼長度，同時考慮下料時產生的邊角余料，留出一定的余量，避免因損耗造成數量不足。

　　2、橋架施工過程控制

　　2.1橋架及安裝材料領用

　　(1)施工人員持領料單，領取材料;材料領用時要仔細核對規格、型號。

　　(2)運輸車駕駛員嚴禁酒后駕車，使用前應檢查車輛狀況，保持車輛性能良好。

　　(3)運輸時要封車，嚴禁不封車運輸。(4)在搬運、吊裝及施工時，應防止損傷橋架及其表面防護層。(5)一次領用量不宜太多，現場擺放要整齊，文明施工;有防雨、防碰砸措施，并做臨時固定處理，防止墜落傷人。

　　2.2支架安裝

　　(1)將所用的角鐵平整，要求角鐵、槽鋼用無齒鋸下料，不得用電焊、火焊下料。下料尺寸要準確，下料后的部件不得有尖角、毛邊。

　　(2)根據設計在鋼梁或墻壁的預埋件上確定支架立柱的間距，確定立柱時考慮避開彎通、三通、四通的位置。同一平面的通道的兩端立柱拉線定位，根據拉線所定的位置，安裝其余立柱，先點焊，待整排立柱調整完畢后再滿焊。立柱間距要求在l.5～1.8 m，層間距離為300mm，若現場條件不允許，可根據現場實際情況做適當調整，同一直線段上的支架間距應均勻，層間距離相同，間距誤差值不大于10 mm。

　　(3)在三通、四通、彎通等部件前后應適當增加立柱，以保證橋架的承壓強度。夾層立柱的安裝采用上下生根方式，上與鋼梁焊接，下與預埋件焊接。

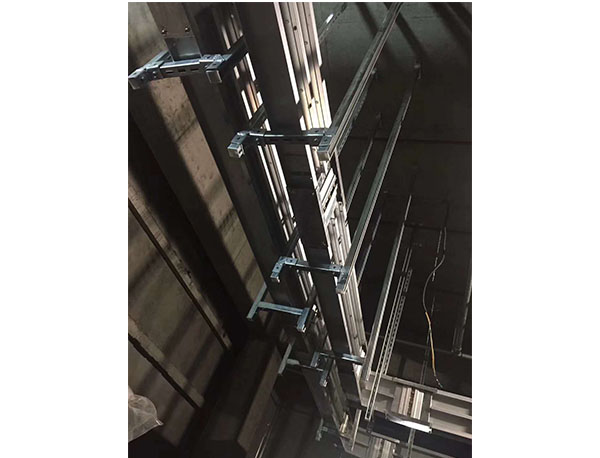

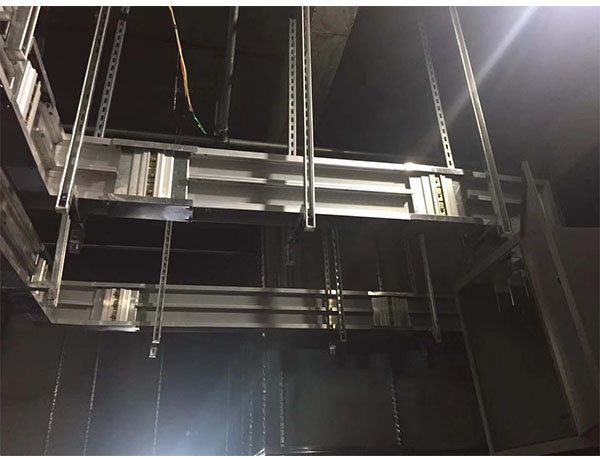

　　2.3山東橋架安裝

　　(1)首先安裝各通道拐彎處三通、四通、彎通等部件，然后向兩側擴展;橋架在每個支架上的固定要牢固，橋架間的連片螺栓齊全、緊固，連接橋架的螺母位于橋架外側，這樣既便于安裝又可防止螺栓劃傷電纜。

　　(2)電纜橋架安裝時按照設計要求最下層用托盤式，其余層橋架用梯級式，最上層橋架帶蓋板。

　　(3)每層橋架安裝時在直線段每隔20m設置2.5 cm伸縮縫(有鉸鏈段除外)，伸縮縫處應用軟銅線(截面積16 mm2)靠連并于總接地線相通。長距橋架每隔30～50 m接地一次。

　　(4)電纜橋架的層間距為0.3 m，橋架的支吊架間距為1.5 m，電纜橋架固定支吊架用∠50×50×5角鋼和槽鋼制作。

　　(5)每層橋架接地點不少于4個，對于不同底標高橋架的連接，用調角片連接。

　　(6)橋架在振動場所及電氣接地部位的連接緊固螺栓，應加裝彈簧墊圈。

　　(7)用鋼絲刷除去支焊點的焊渣，先刷一遍鐵紅防銹漆，再刷面漆。

　　3、安全控制措施及要求

　　3.1安全防范重點

　　(1)腳手架搭設完整、牢固，防護欄桿齊全，拉好兜底安全網。從爬梯上下腳手架，如使用梯子，必須檢查梯子結實，有防滑墊，上方固定牢固，下方有人扶牢。高空作業正確使用安全帶。

　　(2)高空交叉施工作業應搭設隔離層或拉設警戒繩并設專人監護，防止他人進入。

　　(3)施工中做到季節性防風、防雨、防雷、防雪、防滑等措施。(4)施工現場環境復雜、注意溝道、坑洞、以防跌落。

　　3.2一般安全注意事項

　　(1)進入施工現場正確戴好安全帽，系好下頜帶，觀察周圍環境;消除事故隱患，特別要注意孔洞及鋼筋頭等，防止扭碰傷。

　　(2)材料運輸封車?yán)喂?、大型材料前方有專人指揮，行車要慢。

　　(3)嚴禁在吊物下方停留或行走，嚴禁跨越警戒線。

　　(4)腳手架上的材料堆放牢穩，材料隨用隨吊，不用的及時放到地面。

　　(5)用結實的棕繩傳遞材料，嚴禁拋擲。

　　(6)使用無齒鋸、磨光機，應先檢查鋸片完整、牢固、無裂紋，按規程操作，戴好防護眼鏡。

　　(7)使用電火焊時，戴好防護面具及防護手套，除焊渣時戴好眼鏡，在狹小或潮濕地方應墊干木板或采取其他防止觸電的措施。

　　(8)使用電動工具，先檢查器具的性能，器具外殼及電源線不能有漏電現象，外殼要接地、陰雨天尤其要注意;使用轉動工具時嚴禁戴手套;電源必須經漏電保護器，嚴禁非電工接電源。

　　綜上所述，山東電纜橋架的施工是火電廠工程建設前期熱控專業非常重要的環節，為了更好地實現橋架安裝的科學性、合理性，在進行工程施工過程中就需要從各個環節進行科學有效把控，并在施工進行的過程中加強監督與監管，確保工程建設的順利有序進行，為建設高品質施工工程，確保工程安全做出重要的努力。
