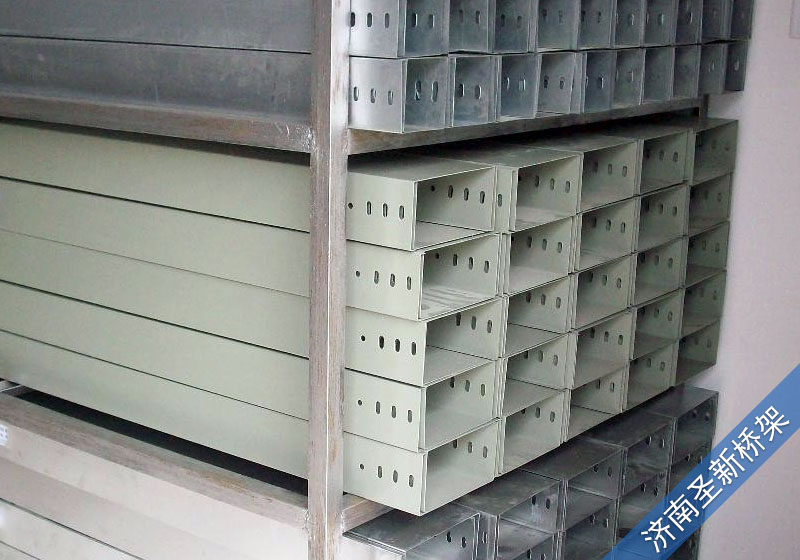

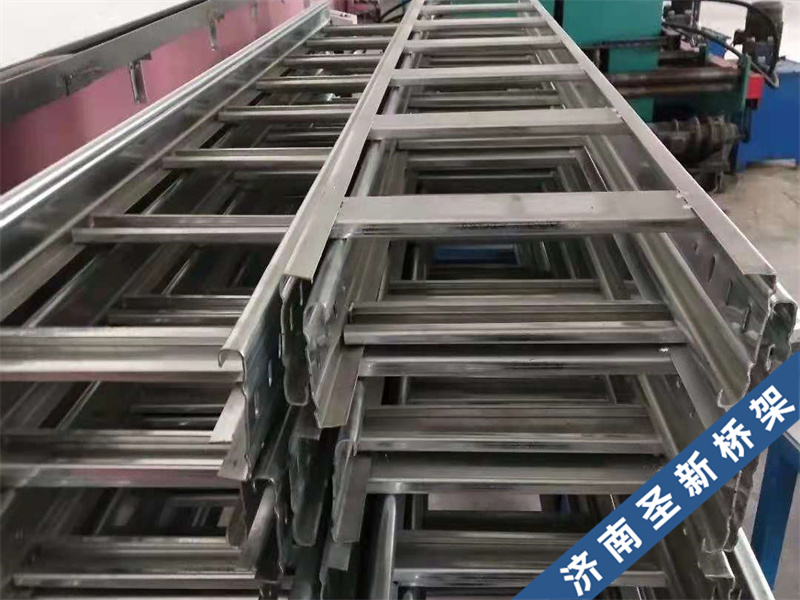

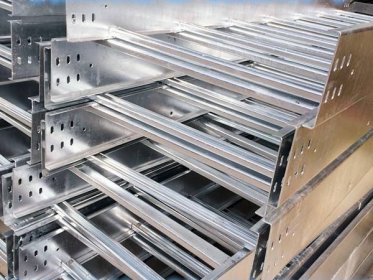

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或屬于腐蝕區，則材質必須具有防腐、耐潮氣。

　　電纜橋架允許最小板厚：當橋架寬度B<100mm時 板厚1.0mm;100≤B<150時 1.2mm;150≤B<400時 1.5mm;400≤B≤800時 2.0mm;B>800時 2.5mm 。

　　電纜橋架支、吊架的配置：

　　1、戶內支、吊短跨距普通采取1.5-3m。戶外立柱中跨距普通采取6m。

　　2、非直線段的支、吊架配置就遵照以下準繩。當橋架寬度<300mm時，應在距非直線段與直線分離處300-600mm的直線段側設置一個支、吊架。當橋架寬度>300mm時，除契合下述條件外，在非直線段中部還應增設一個支、吊架。

　　3、橋架多層設置時層間中心距為200，250，300，350mm。

　　4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

　　電纜橋架施工完成后注意事項：

　　一、橋架敷設應固定牢靠，橫平豎直，布置合理，蓋板無翹角。接口嚴密整齊，拐角、轉角、丁字連接正確嚴實，線槽內外無污染。支架與吊架應布置合理，固定牢固、平整。線路穿過梁、墻、樓板等處時，玻璃鋼橋架不應被抹死在建筑物上。線槽與電氣器具連接嚴密，導線無外露現象。橋架水平或垂直敷設直線部分的平直程度和垂直度允許偏差不應超過 5mm。

　　二、成品保護，橋架的運輸和堆放應附合有關規定，注意防潮防污。使用高凳時，注意不要碰壞建筑物的墻面及門窗。對于易發生受污生部位(如機房、電氣豎井等)的橋架，應注意檢查，發現后及時處理，補刷防銹漆。

　　三、注意事項：在鄰近空調水和空調風道施工時，應注意預留出其保溫層的位置。標準層施工時應先施工一層或一個部位，然后請監理及工程有關方面檢驗認可后，再開始大面和施工。電氣豎井豎向線槽的線纜防墜落措施應與線槽施工同步進行。對于受污生銹的橋架，應在穿線放電纜之前處理干凈，支架的焊接處應及時涂刷防銹漆。

　　常用電纜橋架的使用，其施工完成后注意事項是不可忽視的，對于電纜橋架的使用，其厚度及標準你知道了吧!需要電纜橋架等歡迎來圣新橋架。
