眾所周知，電纜橋架分為槽式電纜橋架、托盤式電纜橋架和梯級式電纜橋架、網格橋架等結構，由支架、托臂和安裝附件等組成。那么，什么是槽式電纜橋架?如何選用槽式電纜橋架呢?

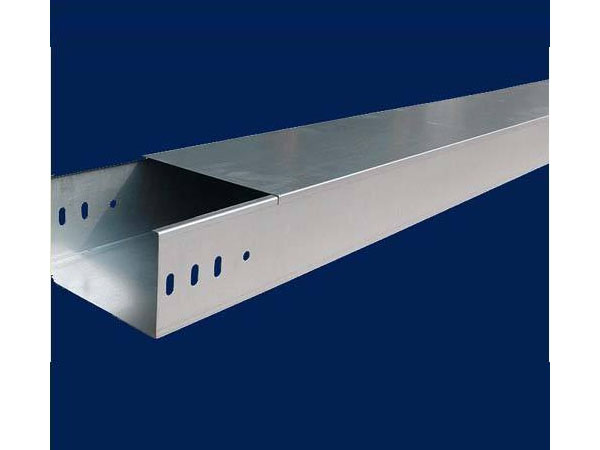

什么是槽式電纜橋架

槽式玻璃鋼橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。而且槽式電纜橋架其材質有不銹鋼、鋁合金、鋼質三種。槽式玻璃鋼橋架的護罩隨槽體配套供貨，其它配件與梯級式、托盤式橋架通用。表面處理分為鍍鋅、防火、靜電噴塑、熱浸鋅等，在重腐蝕環境中可特殊防腐處理。

如何選用槽式電纜橋架

1)槽式電纜橋架及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。

2)電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。

3)在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

4)槽式電纜橋架寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展裕量。

5)在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工作均布荷載應滿足要求。

6)各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

7)在選擇槽式電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。

8)對于跨距大于6m的鋼制電纜橋架和跨距大于2m或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

9)幾組電纜橋架在同一高度平行敷設時，各相鄰電纜橋架之間應考慮維護、檢修距離。

12)槽式電纜橋架的直通單件標準長度可為2、3、4、6m。

以上就是什么是槽式電纜橋架以及如何選用槽式電纜橋架的全部內容了，其實槽式電纜橋架簡單來說就是是用整張鋼板彎制而成的槽式部件，其概念上與盤架的區別是高、寬比不同，盤架淺而寬，槽式電纜橋架具有一定的深度和封閉性。
