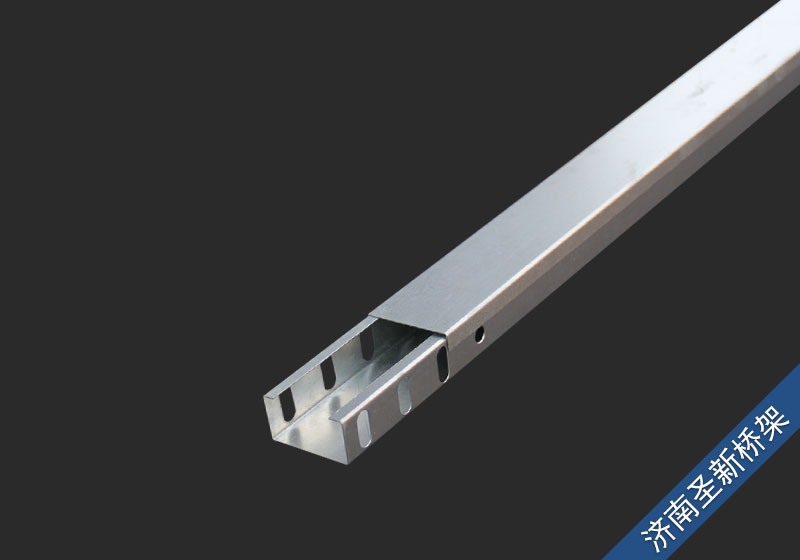

山東金屬線槽主要適用于敷設導線。它通常用于熱電偶電纜、計算機、通信電纜和其他敏感系統溫度較高的地方。金屬線槽對控制電纜和腐蝕嚴重場所的電纜的干擾屏蔽有良好的保護作用。如果穿線槽需要屏蔽，表面可鍍鋅。而電纜橋架有槽式、橋架式、階梯式、網格式等多種結構形式。部件由支架、支架等安裝附件組成。獨立橋架可設置在建筑物內，也可附著在建筑物管廊和吊梁上的支架上。兩者之間是存在很大的區別的。

　　金屬線槽安裝規范：

　　1. 金屬線槽可敷設在一般環境干燥的房間和機器不能損壞的地方，但在腐蝕性嚴重的環境中不宜采用金屬線槽敷設電纜。

　　2. 同一回路的所有相線和中性線可敷設在同一金屬線槽內。當同一路徑不會干擾其他線路時，可將其敷設在同一金屬線槽中。金屬線槽內的電線或電纜總截面不得超過金屬線槽內截面的15-30%，控制線和其他類似線路的循環電流線路數量不得超過25-35，電纜總截面應超過線槽內截面的45-55%，以及電線或電纜數量的下限。

　　3. 垂直或傾斜安裝金屬線槽時，應采取措施防止電纜或電線在線槽內移動。

　　4. 金屬線槽引導的線路可采用金屬軟管、金屬管、硬塑料管、軟塑料管或電纜進行接線。導線或電纜不得損壞。

　　5. 金屬線槽內側應平整光滑，無毛刺，外側應平整，無彎曲和扭轉變形。

　　6. 施工時應選擇正確的跨接地線截面，做好跨接工作，使每段金屬線槽之間形成可靠、完整、有效的電氣連接，并與接地干線可靠連接。確保整個金屬線槽有可靠的電氣連接和接地。

　　電纜橋架安裝規范：

　　1. 電纜橋架進入施工現場時，需要交以下材料的產品出廠證明：省、市質監局定期檢驗報告及相關技術鑒定文件，電纜橋架的材料應符合相關要求。

　　2. 電纜橋架表面涂層均勻，無燒損、鍍鋅等缺陷。電纜橋架本身應平整，無彎曲變形。電纜橋架內部應光滑平整，無毛刺。橋架焊接處應均勻，無裂紋、燒傷、漏焊現象。

　　3. 電纜橋架水平敷設時，距地面距離不小于2-3m。多層敷設橋架時，橋架與橋架之間應留有一定距離，以滿足維護、抗干擾和散熱的要求。

　　4. 電纜橋架支吊架水平敷設時，支撐距離一般在1-2.5m之間。支吊架垂直敷設時，固定間距不大于2.5m，相鄰兩橋臂水平間距相差不大于15mm，相鄰兩橋臂垂直間距相差不大于25mm。

　　5. 在圖紙上畫出橋梁的安裝線，標明橋梁的起點、終點、彎曲點、轉向點和吊點的固定點、尺寸和高度。如果能畫出橋梁的鋪設軸測圖，可以更準確地統計橋梁的安裝材料。

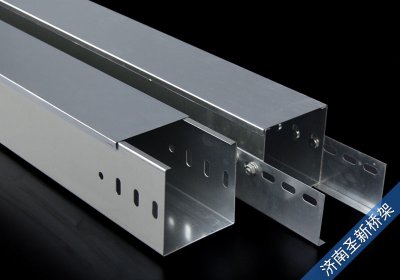

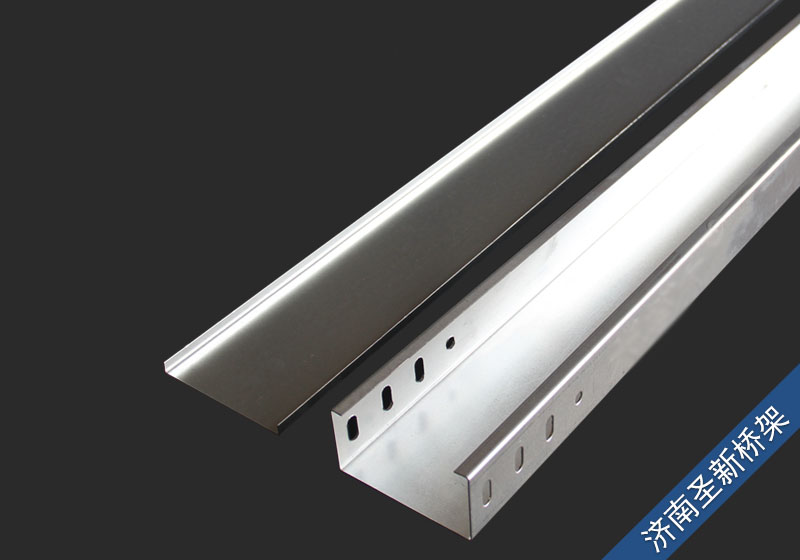

　　山東金屬線槽與橋架的比較：

　　1. 金屬線槽寬度一般小于250mm，橋架寬度一般大于250mm。

　　2. 金屬線槽主要用于線路敷設。

　　3. 只有一種類型的金屬線槽。該材料通常由熱軋鋼板制成。電纜橋架有槽式、階梯式、橋架式、組合式等多種類型。電纜橋架的材料也分為多種類型，如FRP、鋁合金、熱(冷)軋鋼鍍鋅板、噴涂等。

　　4. 敷設電纜橋架時，應考慮其承載力、撓度和填料。

　　5. 金屬線槽與橋架相似，但部分金屬線尺寸較小。從電纜橋架敷設的部分線路需要連接到配電柜，所有線路需要金屬線槽連接到配電柜。

　　6. 兩種敷設方式的載流量也不同。

　　7. 從外觀和材料上區分：電纜橋架應比金屬線槽厚，安裝固定應相對牢固。


　　山東金屬線槽與電纜橋架首先在適用范圍和安裝規范上就存在很大的區別，金屬線槽主要用于溫度比較高的敏感地區，電纜橋架基本就是架設與戶外，沒有太多的環境要求。從外觀材料上區分的話，電纜橋架比金屬線槽厚度要厚，而且二者的載流量程度不同。希望本文章能夠?qū)δ兴鶐椭?
