針對機電工程山東電纜橋架安裝技術進行了介紹，分別闡述了橋架支架形式的選擇，設置要求，安裝方法及橋架的伸縫處理方法等內容，并指出橋架安裝質量直接影響機電安裝工程質量，應重視施工過程中各個環節，從而及時發現問題，解決問題。

　　1 概述

　　山東電纜橋架安裝是機電安裝工程極為普通的一項安裝內容，但因?yàn)槠浼夹g(shù)含量較低，施工有著較大的隨意性，其施工質量較難控制在一個較高的層次上。同時因?yàn)槠鋺?yīng)用的范圍廣，施工順序早于其他施工內容，其對后期及整體的施工質量影響較大。鑒于這些原因，現在將多年的施工經驗進行總結，以便大家進行共同討論，得出更為行之有效的施工和管理方法，提高項目施工的質量水平。

　　2 施工前準備工作

　　1)圖紙準備。

　　施工圖紙?jiān)O(shè)計交底已經全部完成，設計意圖已經充分理解。

　　2)技術準備。

　　施工前，應結合站內其他專業圖紙以及綜合管線圖，由電纜橋架供貨商協助，做好現場測量，繪制出詳細的電纜橋架二次平面布置圖(包括橋架走向、標高、型號規格等)。

　　根據山東電纜橋架的走向布置圖，在現場放線以定位，并在走向線路上確定支架的設置位置。施工方案及相應的技術交底已經完成。

　　3)材料準備。

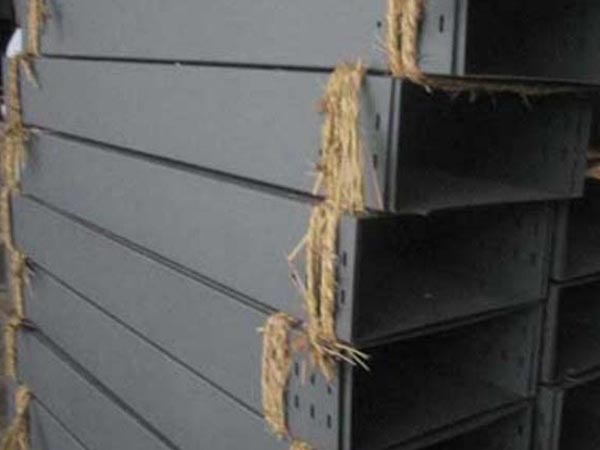

　　按照設計圖紙和施工方案的要求，橋架、支架、扁鋼及相應的輔助材料已送貨至現場并通過質量驗收。

　　4)人員準備。

　　按照施工計劃安排組織足夠的施工安裝人員。

　　3 橋架支吊架的制作與安裝

　　3.1 訂購標準支架

　　支架與吊架應安裝牢固，保證橫平豎直，在有坡度的建筑物上安裝支架與吊架應與建筑物有相同的坡度。

　　支架用廠家成品支架，新型組合支架，角鋼支架。

　　3.2 自制非標支架

　　由于在現場為訂貨方便，支架的尺寸基本按照一種或幾種進行訂貨生產，但可能會因現場的局部情況變化而導致部分支架不能直接進行安裝，需要進行再加工?；蛘邆€(gè)別支架需要現場制作。在現場制作過程中，橋架支架一般不進行二次鍍鋅，所以其防腐處理將是重點控制內容。

　　1)型鋼切口處理。

　　因?yàn)榧庸で岸紩?huì)對型鋼進行防腐處理，但型鋼切口斷面的防腐容易忽視，在地下工程或者潮濕場所安裝的支架容易發生銹蝕現象，影響支架的牢固和外觀質量。

　　2)焊接部位處理。

　　在焊接支架的焊接完成后，必須將焊接處的焊渣清除干凈，并且周邊的飛濺也需要處理，其后才能采取兩遍防銹漆和至少一遍面漆的處理。在每次涂漆前必須將表面的灰塵雜物進行清理，才能保證油漆涂刷的表面光潔，且前一次的油漆必須完全固化干透，避免發生油漆變色或涂刷不均勻的情況。

　　3.3 關鍵位置支架安裝(轉角、伸縮處、末端等)

　　1)按照橋架安裝路線圖確定橋架的轉彎、分支和末端位置，確定中間直線段橋架的走向。

　　2)選取橋架的首尾兩端，裝設固定支架。

　　3)根據兩端的固定支架的位置，拉設輔助拉線。

　　4)如在選取直線段橋架的中間有三通時，則應分兩種情況進行處理。a.如三通的位置可進行現場調整，則暫不在三通處裝設固定支架。b.如三通的位置不可進行現場調整，則必須先將三通的兩端的固定支架裝設完成。

　　5)測量?jī)啥斯潭ㄖЪ艿木嚯x，按照設計或圖紙要求的合理支架間距進行均分，確定合適的支架間距。如兩端固定支架中間還加設有三通固定支架時，則按照最近的固定支架進行均分。

　　在設計圖紙無明確間距要求時，一般按照1.5 m≤L≤2 m的原則進行布置。

　　6)如直線段長度超過30 m時，需要在中間設置橋架伸縮縫的支架。

　　伸縮縫的兩端均需設置固定支架，兩個固定支架的間距一般按照500 mm考慮。同時，在直線段橋架上需設置多個伸縮縫時，則伸縮縫與彎頭的間距和兩個伸縮縫的間距應基本一致，但必須保證其間距小于30 m。

　　7)彎通支架設置。當橋架規格較大(寬度>800 mm)或多路橋架并排敷設時，彎通外側按照兩側固定支架的間距計算一般能達到3 m或更大，此時需要在彎通頂點處設置支架，以保證彎通在敷設電纜后的承受載荷能滿足規范要求。

　　3.4 其他部位支架安裝

　　其他部位及場所支架安裝則在關鍵點的固定支架設置完成后，按照選取的支架間距安裝中間直線段的支架。

　　3.5 其他要求

　　1)橋架水平(垂直)彎通、水平(垂直)三通等部件各端均須全數設置固定支架，需設置于靠近部件與直通段的連接板處。當兩個部件(三通或彎通)連續安裝時，其中的連接段可只在一個部件上設置支架即可。

　　2)兩個相鄰橋架托臂(橫擔)之間水平高度差不應大于10 mm，兩相鄰橋架托臂(橫擔)垂直中線的垂直偏差不應大于20 mm。

　　3)對于靠墻安裝的電纜橋架(線槽)則可用橋架托臂直接固定安裝在墻體上。

　　4)在橋架支架安裝時，必須注意:在整個工程中的支架方向(角鋼或槽鋼的開口方向)必須統一。可以選擇按照軸線方向進行統一，這樣可以確保外觀形象上的美觀和統一。

　　5)橋架兩側的支架立柱在選用角鋼時，其開口方向宜為向內安裝。選用槽鋼時宜為朝外安裝或沿橋架走向方向安裝。

　　6)橋架立柱的底板方向應垂直于橋架的走向方向。這樣盡可能在安裝過程中避免因結構樓板中的鋼筋影響而無法安裝膨脹螺栓。

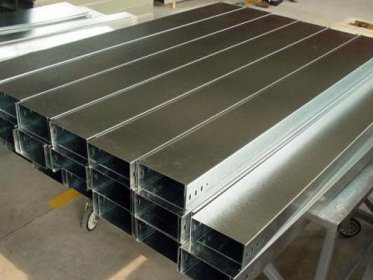

　　4 山東電纜橋架安裝

　　4.1 直通及部件安裝

　　直通段橋架每節之間的連接需將橋架置于支架上后再行連接，以避免多節橋架在組裝后安裝于支架上時發生變形扭曲。

　　當橋架并列安裝時，其間距不宜小于150 mm，以方便橋架蓋板的開啟和線纜的敷設。

　　調整橋架的水平度和垂直度，使之在同一高度，且平整無扭曲現象。再將橋架固定于支架之上。

　　非標連接部分，由橋架生產廠商進行現場測量，并定制加工，再進行安裝，以保持橋架外觀的統一性。

　　彎通處及變徑時選用生產廠家的定型產品，保證整體橫平豎直，在坡度建筑物上安裝時應與建筑物保持相同的坡度。

　　4.2 伸縮段安裝處理

　　1)直通段加設伸縮處理措施。由于現場施工安裝的橋架多為金屬橋架，其金屬本身的特性決定其受環境溫度變化而產生的膨脹量較大，所以當直通段橋架距離超過30 m時，須采取伸縮處理措施。另外，當在建筑結構中設置有伸縮縫時，電纜橋架的伸縮處理措施應與結構伸縮縫設置在同一位置上。

　　2)沉降縫處理。當建筑物的自身載荷及使用載荷不相同時，建筑物的基礎會發生不同程度的沉降，所以許多大型建筑的不同建筑主體間均設置有沉降縫。電纜橋架在穿越結構沉降縫時必須采取相應的沉降處理措施，以避免因不同的結構主體發生沉降時引起橋架的變形扭曲而損壞橋架。

　　3)其他說明。a.橋架直線段連接應采用連接板，用墊圈、彈簧墊圈、螺母固定，連接螺栓采用圓頭方角螺栓，螺栓應由里向外安裝。接槎處的縫隙應嚴密平齊。b.橋架接口應平直、嚴密，蓋板應齊全、平整、無翹角。c.固定或連接橋架、線槽的螺釘或其他緊固件，緊固后其端部應與橋架內表面光滑連接。d.橋架的出線口應位置正確、光滑、無毛刺。e.連接用螺栓采用圓頭方頸螺栓，并將螺帽置于橋架外側，保證線槽內壁光滑、平整，在橋架連接處不能設立支架。f.橋架敷設應平直整齊，水平或垂直允許偏差為長度的0.2%，且全長允許偏差為20 mm。

　　本篇重點介紹了山東電纜橋架支架的形式、設置要求和方法及橋架的伸縮處理方法，其安裝質量的好壞直接影響機電安裝工程質量，在施工前一定要制定切實可行的預防措施，把質量問題消滅在萌芽狀態。對于施工過程中的各個環節都應該引起重視，從而及時發現問題、解決問題，提高機電安裝工程的質量。
