電纜橋架對每個人來說并不陌生，這是保護和支持電纜的重要設施。在某些項目中，對于不熟悉的人來說可能存在一些技術難題。下面圣新橋架的工作人員主要針對山東電纜橋架施工過程中的難點，與支吊架的安裝規范為大家做一下分析，希望大家都有幫助。

山東電纜橋架施工過程中的難點

一、針對工程的特殊預埋要求

根據工程的建筑為混凝土的特點，在橋架安裝施工前應當注意以下幾點：

1. 根據弱電管線系統的設計在混凝土支撐處應當在混凝土沒有防腐處理前應當預先燒制橋架支撐角鐵，為橋架的安裝準備固定件。

2. 橋架的支架應當固定在支承角鐵，支承角鐵和支架應當做防腐處理，避免影響混凝土的質量。

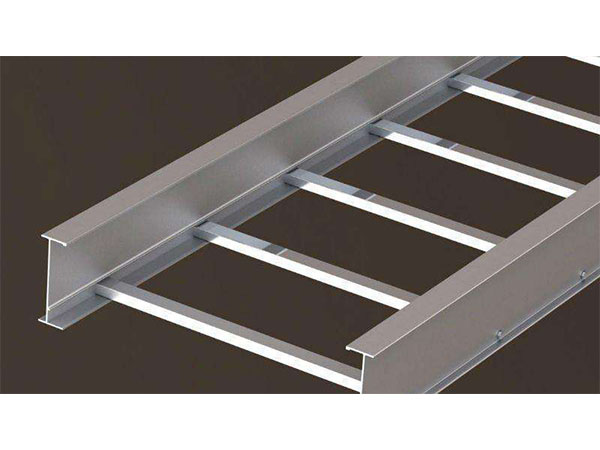

支、吊架安裝

要求所用鋼材應平直，無顯著扭曲。下料后長短偏差應在5mm內，切口處應無卷邊、毛刺;支、吊架應安裝牢固，保證橫平豎直;固定支點間距一般不應大于1.5-2.0mm，在進出接線箱、盒、柜、轉彎、轉角及丁字接頭的三端500以?xún)?nèi)應設固定支持點支、吊架的規格一般不應小于扁鐵30mm*3mm，扁鋼25mm*25mm*3mm。

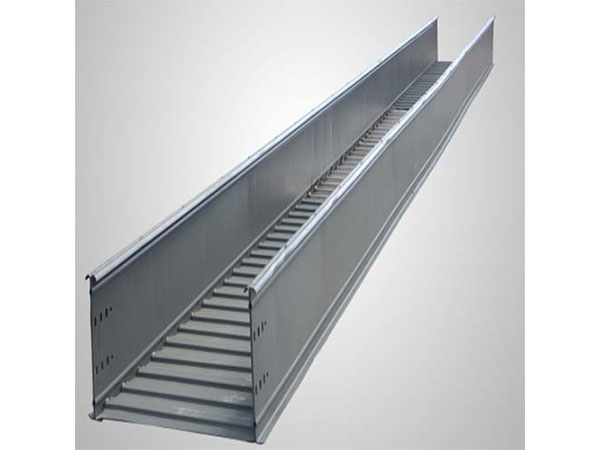

二、山東橋架安裝要求

橋架應平整，無扭曲變形，內壁無毛刺，各種附件齊全;橋架接口應平整，接縫處緊密平直，槽蓋裝上后應平整、無翹腳，出線口的位置準確;橋架的所有非導電部份的鐵件均應相互連接和跨接，使之成為一連續導體，并做好整體接地;

三、山東橋架內配線要求

橋架配線前應消除槽內的污物和積水;纜線布放前應核對型號規格、程式、路由及位置與設計規定相符。

在同一橋架內包括絕緣在內的導線截面積總和應該不超過內部截面積的40%;纜線的布放應平直、不得產生扭絞，打圈等現象，不應受到外力的擠壓和損傷;

纜線在布放前兩端應貼有標簽，以表明起始和終端位置，標簽書寫應清晰，端正和正確;

電源線、信號電纜、對絞電纜、光纜及建筑物內其他弱電系統的纜線應分離布放。各纜線間的很小凈距應符合設計要求;

纜線布放時應有冗余。在交接間，設備間對絞電纜預留長度，一般為3至6米;

工作區為0.3至0.6米;光纜在設備端預留長度一般為5至10米;

有特殊要求的應按設計要求預留長度;

纜線布放，在牽引過程中，吊掛纜線的支點相隔間距不應大于1.5m;布放纜線的牽引力，應小于纜線允許張力的80%，對光纜瞬間很大牽引力不應超過光纜允許的張力。在以牽引方式敷設光纜時，主要牽引力應加在光纜的加強芯上;

電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5m處，應固定在橋架的支架上，水平敷設時，直接部份間隔距施3~5m處設固定點。在纜線的距離首端、尾端、轉彎中心點處300~500mm處設置固定點;

槽內纜線應順直，盡量不交叉、纜線不應溢出橋架、在纜線進出橋架部位，轉彎處應綁扎固定。垂直橋架布放纜線應每間隔1.5m處固定在纜線支架上，以防線纜下墜;在水平、垂直橋架和垂直橋架中敷設纜線時，應對纜線進行綁扎。

4對對絞電纜以24根為束，25對或以上主干對絞電纜、光纜及其他信用電纜應根據纜線的類型、纜徑、纜線芯數為束綁扎。綁扎間距不宜大于1.5m，扣間距應均勻、松緊適應;在豎井內采用明配、橋架、金屬橋架等方式敷設纜線，并應符合以上有關條款要求。

四、此外還要注意

山東電纜橋架的安裝位置應符合施工圖規定，左右偏差不應超過50mm。

橋架水平度每米偏差不應超過2mm;

橋架應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm;

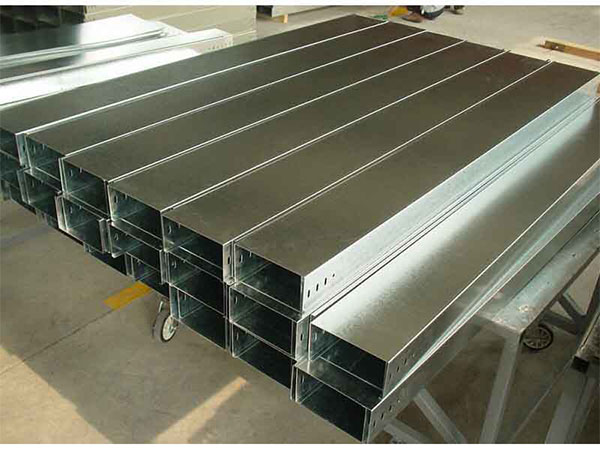

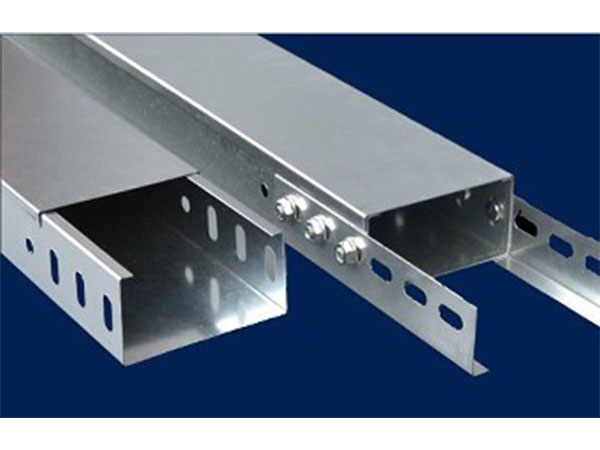

橋架節與節間應接觸良好，安裝牢固橋架節與節間用接頭連接板拼接，螺釘應擰緊。兩橋架拼接處水平度偏差不應超過2mm;

橋架使用的接地體應符合設計要求，就近接地，并應保持良好的電氣連接。

當直線段電纜橋架超過三十公分或者是跨越過建筑物的時候，應該留有伸縮縫，它們的連接采用伸縮的連接板，橋架轉彎半徑不應小于其槽內的線纜允許彎曲半徑的很大者。以上就是圣新橋架為大家所講解的山東電纜橋架施工過程中的難點，與支吊架的安裝規范，希望對大家有所幫助。
