對于火力發電廠而言，山東電纜橋架的安裝重要性是不言而喻的?？涩F(xiàn)階段的很多火力發電廠，都運用了新的技術和運行方法，所以在具體的工作當中，電纜橋架安裝必須要從兩個方面出發，分別為技術準備和施工過程控制?；鹆Πl(fā)電是一種比較特殊的發電方法，電纜橋架安裝涉及到日后的發電數量和發電質量，所以必須要擁有充足的技術準備;施工過程控制中，也要考慮到較多的影響因素，盡量不要造成任何形式的惡性循環。

　　1、山東電纜橋架安裝的技術準備

　　1.1　圖紙審核

　　電纜橋架安裝是一項系統性較強的工作，其在很多方面都具有較高的標準。技術準備工作中，圖紙審核是非常重要的內容，各方面的要求較多。①施工人員應針對電纜橋架安裝的設計圖十分了解，包括設計的重點和具體的意圖，都要進行深入的挖掘和分析，這樣才能在具體的工作中，將技術手段充分落實，減少消極因素的影響。②圖紙審核的過程中，需要針對重點內容進行分析和了解，包括熱控相關測點設計、盤柜位置等等，這些既是細節的設計內容，也是圖紙審核的重要指標，因此不能出現任何的差錯。③圖紙的內容必須充實，包括設備的安置、管道的走向等等，這些數據和信息都應該詳細的闡述。我國對火力發電廠的關注度較高，電纜橋架安裝的好壞，直接影響了日后的發電廠運作。為此，圖紙審核工作需要反復開展，不能單純的從一個角度來判定，減少安全隱患的不利影響。

　　1.2　合理性意見

　　電纜橋架安裝工作在開展之前，技術準備工作的目的是為了解決既有問題和可能發生的問題。由于火力發電廠的建設地點比較特殊，所以在技術準備的過程中，應根據電纜橋架安裝的具體情況和要求，提出一些合理的意見，針對固有的設計和內容做出優化、改變，防止在施工過程中出現突發情況，影響后續工作的開展。①倘若在技術準備過程中，發現了管道碰撞區域的特殊情況，無論是進行整體上的改變，還是進行局部的增加跳彎處理，都必須將施工方案變得更加簡單，不能在優化后，導致施工方案變得更加復雜。②施工人員在分析和總結的過程中，針對所有類型的電纜橋架安裝，都應進行準確的判斷和詳細的總結，尤其是在應力計算、規程規范審核方面，必須要將精準度提升。電纜橋架安裝的標準非常嚴格，倘若在具體工作中未針對問題有效分析，那么產生的負面影響將會是持續性的。

　　1.3　設備、材料的數量統計

　　與一般工作不同的是，電纜橋架安裝過程中，其需要的設備和材料具有很明顯的針對性，基本上不太可能進行全方位的替換。結合以往的工作經驗和當下的工作標準，認為技術準備工作中，設備、材料的數量統計需特別關注。①在電纜橋架安裝的整體方案獲得肯定后，相關技術人員應該針對電纜橋架數量、吊架數量等進行詳細的統計，觀察材料質量是否符合標準，關注材料的數量能否滿足需求，是否需要多準備一些材料。②應該針對不同類型電纜橋架安裝進行分析，包括具體的尺寸、要求等等，這些都將影響到日后的使用情況。例如，比較特殊的三通、彎頭等材料，要出具明細的加工圖，以此來完成采購和處理，為電纜橋架安裝提供必要的保障。

　　2、山東電纜橋架安裝的施工過程控制

　　2.1　支架安裝

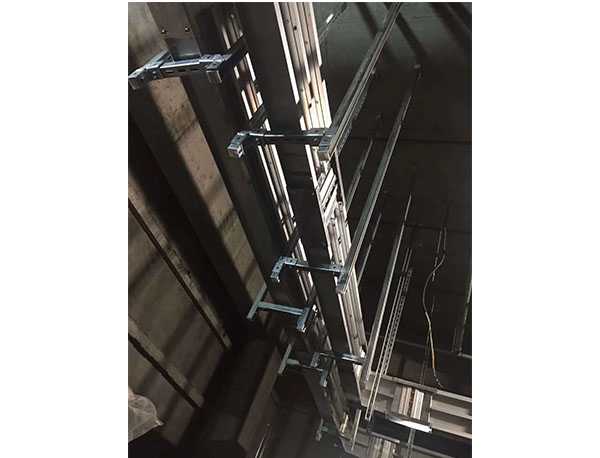

　　電纜橋架安裝工作的施工過程控制，必須要將細節上的支架安裝進行深入分析。從客觀的角度來看，支架安裝過程中，所遇到的內外部影響因素較多，無論是技術選擇上，還是操作手段上，都必須滿足具體的標準，出現任何差錯都是非常惡劣的。為此，必須根據電纜橋架安裝的各項特征及標準，從多個方面來完成支架安裝的有效控制。本文認為，支架安裝前，根據設計要求，在同一平面的通道的兩端拉線定位，根據設計圖紙檢查預埋件是否完整、牢固。若土建施工時未留預埋件，應用沖擊電鉆打眼，用膨脹螺栓固定鐵板塊。支架采用現場安裝的方式，利用所下的料，根據拉線所定的位置，先安垂直部分，調整好后再安裝橫檔，支吊架間距要求在1.5m以內，層間距離為300mm，若現場條件不允許，可根據現場實際情況做適當調整，同一直線段上的支架間距應均勻，層間距離相同，要求間距偏差≤10mm，垂直偏差≤0.2%。支架安裝完畢后，進行重新測量，若支架變型，達不到質量要求，應重新進行調整，達到質量要求為準。成型的支架，用鋼絲刷除去焊渣，先刷一遍鐵紅防銹漆，再刷面漆，油漆要均勻、完整。

　　2.2　橋架安裝

　　(1)橋架安裝技術標準

　　由于電纜橋架是安裝時需要先安裝電纜支架作為支撐，所以，同電纜支架的安裝一樣，首先，也應按照設計施工圖紙及土建預埋件的實際位置，計算電纜支架的實際制作數量，確定電纜支架的具體位置，使之與電纜橋架相配合。還應考慮到設計所給出的電纜橋架的尺寸大小，主要包括寬度和厚度，一般寬度的尺寸主要有：300mm、400mm、500mm、600mm，厚度的尺寸主要有：50mm、100mm、150mm，這些電纜支架的安裝是否能夠滿足電纜敷設的實際要求及施工驗收規范的要求。這里，主要需考慮到設備本身需要連接的電纜數量，包括控制電纜、電力電纜。其中，控制電纜敷設時在普通支架上，不宜超過1層;橋架上不宜超過3層。交流三芯電力電纜，在普通支吊架上不宜超過1層;橋架上不宜超過2層。交流單芯電力電纜，應布置在同側支架上，并加以固定。應根據具體的電纜敷設形式，判斷電纜橋架是否能夠滿足實際的敷設要求。根據具體需要，對電纜橋架的多少、尺寸、安裝位置做相應的調整。

　　(2)山東橋架安裝工藝注意事項

　　在電纜橋架安裝工藝方面，還要注意下面幾點：安裝時，電纜橋架連接板的螺栓螺母應位于橋架的外側。當直線段鋼制電纜橋架超過30m時，應有伸縮縫，其連接宜采用伸縮連接板;電纜橋架跨越建筑物伸縮縫處應設置伸縮縫。電纜橋架轉彎處的轉彎半徑，不應小于該橋架上的電纜最小允許彎曲半徑的最大者。這里，就要說一下電纜彎曲半徑的問題了，在電纜施工過程中，為保證不損傷電纜和投運后的安全，特別規定了電纜的彎曲半徑，電纜的最小彎曲半徑應符合相關規定的要求。電纜橋架在制作的過程中，應充分考慮到電纜的彎曲半徑問題。為避免電纜發生故障時，危及人身安全，電纜橋架全長同電纜支架一樣，也應有良好的接地。當電纜橋架全長較長時，應進行多點接地。還應注意一些細節，如：固定電纜橋架連接板的螺栓應由里向外穿，以免劃傷電纜。

　　本文對山東電纜橋架的安裝技術準備與施工過程控制展開討論，從現有的情況來看，電纜橋架安裝并不是特別復雜的工作，但有很多的細節都要特別的注意，必須開展反復的檢查工作，才能減少漏洞的發生。所以相關工作者還需針對電纜橋架安裝開展進行深入分析，健全工作方案，提高效率和質量，創造出更大的價值。
