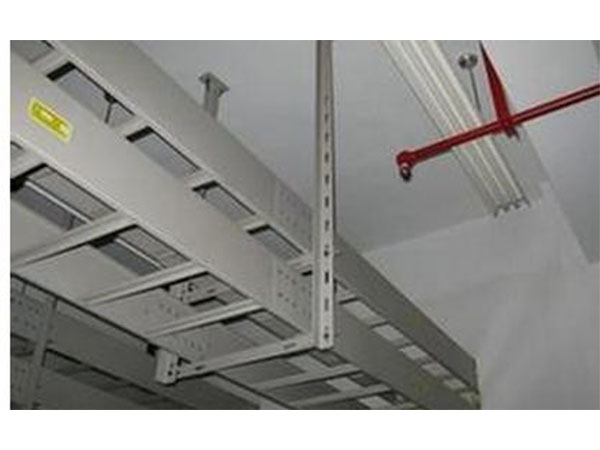

電纜橋架可有效保護電纜的用電安全。電纜橋架分為槽式、托盤式和梯式、網格式等結構。建筑物內的橋架可以獨立架設，也可以連接到各種建筑結構和管廊支架上。雖然槽式電纜橋架是市場上最常用的型號，但很多人對槽式電纜橋架安裝標準不是很熟悉。我來介紹如何安裝槽式電纜橋架。

槽式橋架是一個完全密封的橋架，如盒子一般形狀，用于鋪設電纜，如電力電纜，信號電纜，數據控制電纜等。橋架稱為“電纜”，保護電纜并防止電纜受到嚴重干擾和腐蝕。

槽式電纜橋架安裝標準：

1、槽式大跨距電纜鑒道橋架由室外進入建筑物內時，鑒道橋架向外的坡度不得小于1/100。

2、電纜鑒道橋架與用電設備交越時，其間的凈距不小于0.5mm。

3、兩組電纜鑒道橋架在同一高度平行敷設時，其間凈距不小于0.6m。

4、在平行圖上繪出鑒道橋架的路由，要注明鑒道橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制鑒道橋架敷設軸測圖，則對材料統計將更精確。 直線段：注明全長、鑒道橋架層數、標高、型號及規格。拐彎點和分支點：注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

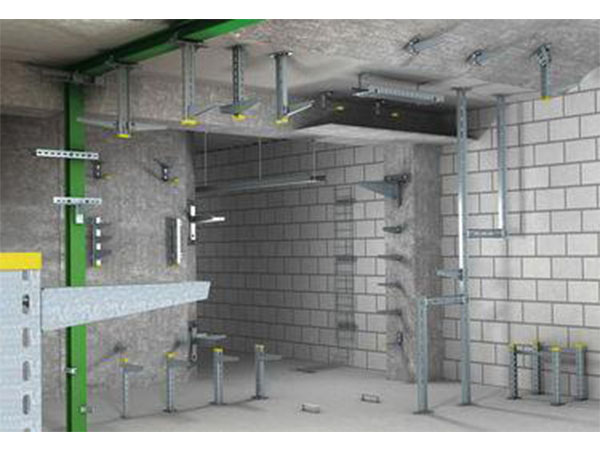

5、鑒道橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高、可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

6、電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。

7、電纜鑒道橋架易高出地面2.2米以上，鑒道橋架頂部距頂棚或其他障礙物不應小于0.3米 鑒道橋架寬度不宜小于0.1米，鑒道橋架內橫斷面的填充率不應超過50%。

8、電纜鑒道橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定鑒道橋架的支架上，水平敷設時在纜線的首、尾、轉彎及每間隔3-5米處進行固定。

9、在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空，線槽截面利用率不應超過50%。

10、布放在線槽的纜線可以不綁扎，槽內纜線應順直盡量不交叉。纜線不應溢出線槽，在纜線進出線槽部位轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。

11、在水平、垂直鑒道橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它型號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。

12、鑒道橋架水平敷設時，支撐間距一般為1.5-3米，垂直敷設時固定在建筑物構體上的間距宜小于2米。

槽式電纜橋架安裝需要按照上述標準最大化來發揮槽式電纜橋架的功能，安全性也將得到保證。以上是如何安裝槽式電纜橋架的介紹。我希望在閱讀后能幫到你。
